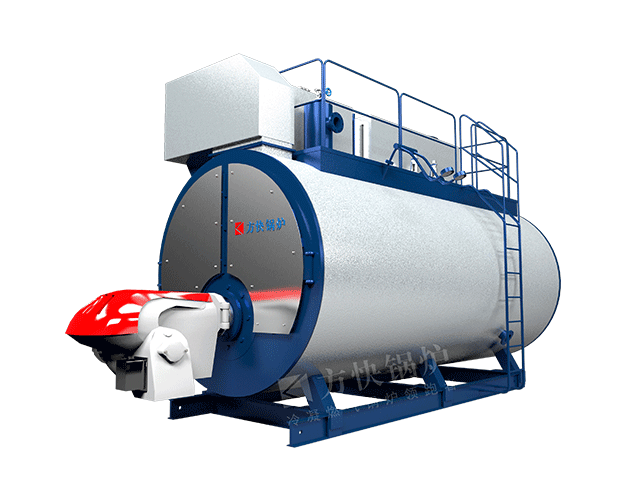

WNS一体冷凝热水锅炉

WNS一体冷凝热水锅炉

  • 额定热功率:0.7-14MW
  • 热效率: 96-98%
  • 适用燃料: 天然气、轻油等
  • 应用范围:家具制造、酒店用品等

简介: 新型冷凝式常压热水锅炉则是综合传统常压热水锅炉功能基础上提供的余热利用一体化解决方案,该产品可将排烟温度降低至90℃,热效率高达95-96%,将锅炉的效率发挥至极限;同时NOx、COx、SOx等有害物 质排放大量减少;更加节能环保。

获取报价 18736189506
  • 产品特点及优势

  • 剖析图及热力图

  • 相关案例及问答

    • 低氮环保

      采用烟气梯级余热回收设计思想,充分利用各梯级的烟气,大幅度提升锅炉热效率; 选用知名品牌燃烧器及合理的炉膛结构,燃烧更充分,排放烟气成分符合国家一类地区环保指标,噪声也低于国家标准。

    • 高效节能

      全自动控制,一经投入使用,锅炉即自动运行、自动调节、自动保护,可以定时开关机和按时分段启停。发生突发故障时能及时停炉,排出故障后人工复位,安全性能良好。

    • 操作安全

      水垢探测装置是我公司自主开发的专利技术,它能根据温度的变化情况对受热面的水垢情况进行自动分析,当水垢超标时控制系统会以字幕提示用户及时除垢,使用户不用打开锅炉本体就能实时知道锅炉内部的结垢情况。

    • 简单方便

      锅炉采用系统化解决方案,整个锅炉系统由锅炉本体、冷凝器、控制阀、控制系统几部分紧密结合的有机整体,各部件配置合理,统一协调;前烟箱门与面板采用双层密封结构,开闭同步,检修安装方便。

    • 使用寿命长

      锅炉主要焊缝均采用自动化焊接设备,保证产品质量;锅内装置及各管口布置合理,优化锅炉内水循环,有效防止水垢产生循环不畅的薄弱环节设置有手孔、人孔,便于检查和维护;冷凝余热回收装置采用耐腐蚀的ND钢,大大延长锅炉使用寿命。

    WNS一体式冷凝热水锅炉热力图

    技术规格

    一体式冷凝常压热水锅炉技术参数表

    项目型号 额定热功率 取暖面积 循环水量 燃料消耗量 最大锅炉尺寸 进/出水口 排污口 烟囱直径 通大气口 重量 备注
    轻油 天然气
    单位 Kcal/h m³/h kg/h Nm³/h mm mm mm mm mm mm mm t
    CWNSL0.7-95/70-Y、Q 60×10⁴ 6000 24.1 63.6 74.3 3730 1950 2430 DN100 DN50 300 DN80 3.43

    中心回燃

    CWNSL1.4-95/70-Y、Q 120×10⁴ 12000 48.2 128.5 142.4 3710 2270 2850 DN100 DN50 350 DN125 4.55
    CWNSL2.1-95/70-Y、Q 180×10⁴ 18000 72.2 190.9 214.1 4440 2360 3220 DN125 DN50 450 DN150 6.18
    CWNSL2.8-95/70-Y、Q 240×10⁴ 24000 96.3 244.5 290.2 5170 2520 3310 DN125 DN50 450 DN150 6.33
    通用 额定出/进水温度 95/70 额定热效率 % 96-98 使用电源 V/Hz 380/50

    燃料消耗量为安装冷凝器以后的数值;燃料热值:轻油10250kcal/kg、天然气38.3MJ/Nm³;

    由于技术不断改进,如有变动恕不通知;详细参数请向方快锅炉有限公司总部索要。

    一体式冷凝承压热水锅炉技术参数表

    项目型号 额定热功率 取暖面积 循环水量 出水压力 燃料消耗量 最大锅炉尺寸 进/出水口 排污口 烟囱直径 重量 备注
    轻油 天然气
    单位 Kcal/h m³/h MPa kg/h Nm³/h mm mm mm mm mm mm t
    WNS2.8-1.0/115(95)/70-Y、Q 240×10⁴ 24000 53.5(96.3) 1.0 244.4 275.2 5500 3260 3680 DN125 DN50 450 8.15 中心回然
    WNS4.2-1.0/115(95)/70-Y、Q 360×10⁴ 36000 80.3(144.5) 367.3 414.1 6500 3530 4320 DN150 DN50 550 13.94 二回程
    WNS5.6-1.0/115(95)/70-Y、Q 480×10⁴ 48000 107(192.6) 491.8 554.9 7090 4030 4990 DN200 DN50 700 17.99
    WNS7-1.0/115(95)/70-Y、Q 600×10⁴ 60000 133.8(240.8) 608.8 682.4 7650 4040 5090 DN200 DN50 700 20.43
    WNS14-1.25/115(95)/70-Y、Q 1200×10⁴ 120000 267.6(481.6) 1.25 1224.9 1368.1 9280 4350 5770 DN250 DN50 900 40.46
    通用 额定出/进水温度 95/70 额定热效率 % 96-98 使用电源 V/Hz 380/50

    燃料消耗量为安装冷凝器以后的数值;燃料热值:重油9860kcal/kg、柴油10250kcal/kg、天然气9140kcal/kgNm³、液化石油气24988kcal/kgNm³、城市煤气4500kcal/kgNm³;

    由于技术不断改进,如有变动恕不通知;详细参数请向方快锅炉有限公司总部索要。
