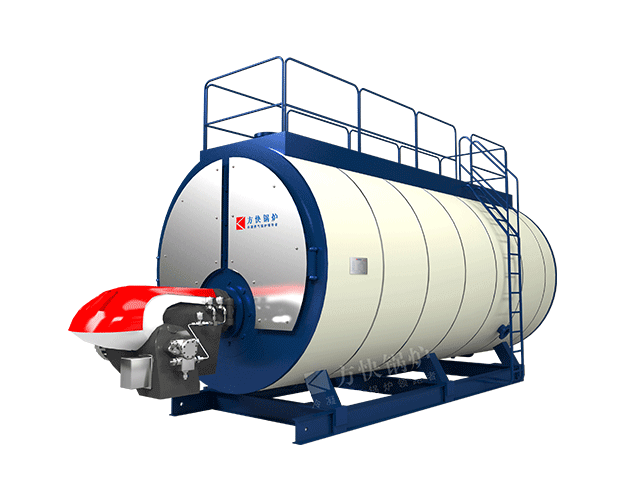

WNS分体冷凝热水锅炉

WNS分体冷凝热水锅炉

  • 额定热功率:0.7-14MW
  • 热效率:>96%
  • 适用燃料:天然气、重油轻油、煤气等
  • 应用范围:工业生产及建筑热水供应及取暖等

简介: 利用高效的冷凝余热回收装置来吸收锅炉排出的高温烟气中的显热和水蒸汽凝结所释放的潜热,以达到提高锅炉热效率的目的。

获取报价 18736189506
  • 产品特点及优势

  • 剖析图及热力图

  • 相关案例及问答

    • 高厚度包装外壳

      方快分体冷凝蒸汽锅炉壳体采用2mm高厚度印花钢板包装,结合玻璃丝绵与硅酸铝毡毯组成的保温层,保温效果较传统锅炉大幅度提高。

    • 增设第5水位检测

      锅筒内置极低水位保护直接检测锅筒内部的水位,大大提升了水位检测系统的可靠性; 锅筒内置极低水位保护系统与外置的水位报警器、差压式水位检测构成了多重水位保护系统。

    • 水垢探测装置

      锅筒内增加极低水位保护检测,发生缺水情况时可及时将锅炉进行停机及报警处理,确保锅炉安全运行;与外置的水位报警器、差压式水位检测构成多重水位保护系统。

    • 变频连续补水技术

      水位稳定,波动小,输出蒸汽压力波动小;锅炉内水位稳定,蒸汽含水率低,质量高;水泵平稳运行,有效延长使用寿命,节约电能。

    • 全自动运行,操作轻松自如

      火焰自动调节和自动检测功能可实现对燃烧火焰的控制;锅炉冷凝器出、进水温度可直接显示,可直接了解水温、当前水位等运行参数;烟气监控装置可自动检测锅炉排烟温度,更方便地掌握锅炉燃烧情况。

    WNS分体式冷凝热水锅炉热力图

    技术规格

    分体式冷凝常压热水锅炉技术参数表

    项目型号 额定热功率 循环水量 取暖面积 燃料消耗量 最大锅炉尺寸 进/出水口 排污口 烟囱直径 通大气口 重量 备注
    轻油 天然气
    单位 Kcal/h m³/h kg/h Nm³/h mm mm mm mm mm mm mm t
    CWNS0.7-95/70-Y、Q 60×10⁴ 24.1 6000 63.6 71.3 3370 1660 1830 DN100 DN50 300 DN80 2.32 中心回燃
    CWNS1.4-95/70-Y、Q 120×10⁴ 48.2 12000 127.3 142.7 3450 1820 2030 DN100 DN50 350 DN125 3.04
    CWNS2.1-95/70-Y、Q 180×10⁴ 72.2 18000 190.9 214.1 4200 1940 2420 DN125 DN50 350 DN150 5.04
    CWNS2.8-95/70-Y、Q 240×10⁴ 96.3 24000 254.5 285.4 5230 1940 2340 DN125 DN50 450 DN150 5.24
    CWNS4.2-95/70-Y、Q 360×10⁴ 144.5 36000 381.8 428.1 6550 2340 3640 DN150 DN50 550 DN200 10.08 三回程
    CWNS5.6-95/70-Y、Q 480×10⁴ 192.6 48000 509 570.7 7580 2550 3780 DN200 DN50 700*550 DN250 16.4
    通用 额定出/进水温度 95/70 额定热效率 % 96-98 使用电源 V/Hz 380/50
    通用 额定出/进水温度 95/70 额定热效率 % 91-93 使用电源 V/Hz 380/50

    燃料消耗量为安装冷凝器以后的数值;燃料热值:轻油10250kcal/kg、天然气38.3MJ/Nm³;

    由于技术不断改进,如有变动恕不通知;详细参数请向方快锅炉有限公司总部索要。

    分体式冷凝承压热水锅炉技术参数表

    项目型号 额定热功率 循环水量 出水压力 取暖面积 燃料消耗量 最大锅炉尺寸 进/出水口 排污口 烟囱直径 重量 备注
    轻油 天然气
    单位 Kcal/h m³/h MPa kg/h Nm³/h mm mm mm mm mm mm t
    WNS0.7-1.0/95/70-Y、Q 60×10⁴ 24.1 1.0 6000 61.9 69.4 3490 1710 2880 DN100 DN50 300 3.33 中心回然
    WNS1.4-1.0/95/70-Y、Q 120×10⁴ 48.2 12000 124.8 150.3 4320 1930 2200 DN100 DN50 350 4.66
    WNS2.8-1.0/95/70-Y、Q 240×10⁴ 96.3 24000 247.3 297.4 5340 1990 3460 DN125 DN50 450 8.14
    WNS4.2-1.0/115/70-Y、Q 360×10⁴ 80.3 36000 369.8 414.5 6540 2330 3630 DN150 DN50 600*450 14.21 三回程
    WNS5.6-1.0/115/70-Y、Q 480×10⁴ 107 48000 493.8 547.8 7260 2580 3950 DN200 DN50 600*450 19.85
    WNS7-1.0/115/70-Y、Q 600×10⁴ 133.8 60000 615.3 666.8 7630 2730 4410 DN200 DN50 700*450 24.72
    WNS14-1.25/130/70-Y、Q 1200×10⁴ 267.6 1.25 120000 1209.4 1337.7 9340 3660 4690 DN250 DN50 950*600 46.42
    通用 额定出/进水温度 95/70 额定热效率 % 94-96 使用电源 V/Hz 380/50

    燃料消耗量为安装冷凝器以后的数值;燃料热值:重油9860kcal/kg、柴油10250kcal/kg、天然气9140kcal/kgNm³、液化石油气24988kcal/kgNm³、城市煤气4500kcal/kgNm³;

    由于技术不断改进,如有变动恕不通知;详细参数请向方快锅炉有限公司总部索要。
